电控柜端子排的安装

  电控柜内端子排的安装应符合下列要求:
1、端子排无损伤,固定牢固,绝缘良好。
2、端子应有编号,端子排应易于更换且接线方便。
3、如果电路电压超过400V,端子板应充分绝缘并涂有红色标记。
4、强电和弱电端子应分开布置;要有明显的标志和空端子隔开或隔板加强绝缘。
5、正负电源之间和经常带电的正电源与合闸或跳闸电路之间,应由空端子隔开。
6、电流回路应通过测试端子,其他需要断开的回路应通过专用端子或测试端子。测试端子应接触良好。
7、潮湿环境宜采用防潮终端。
8、端子应与导线截面相匹配,不应用小端子配大截面导线。
9、连接件应由铜制品制成,绝缘应由自熄性阻燃材料制成。
10、所有电器、端子板等。应标有编号、名称、用途和操作位置,标记字迹应清晰、工整、不易变色。
线路板图是根据原理图中的内容(端子和电缆)自动生成的。如果在线路板编辑器中对其进行了更改,则有必要刷新线路板图形。线路板的显示图形由线路板配置中的参数决定,每个线路板可以对应不同的配置参数文件。
生成端子排有两种方式:
绘制原理图时,插入端子排符号并选择类型;
先新建一个端子板,绘制原理图时再关联设备;新端子排
在“处理”中选择绘制端子排,以打开端子排列表生成管理器。
选择“新建”以修改端子排的新属性。
点击编辑,进入编辑管理器,点击插入单个或多个端子;

如果需要跳线,可以选择,在需要跳线的终端上选择链接点,插入跳线;

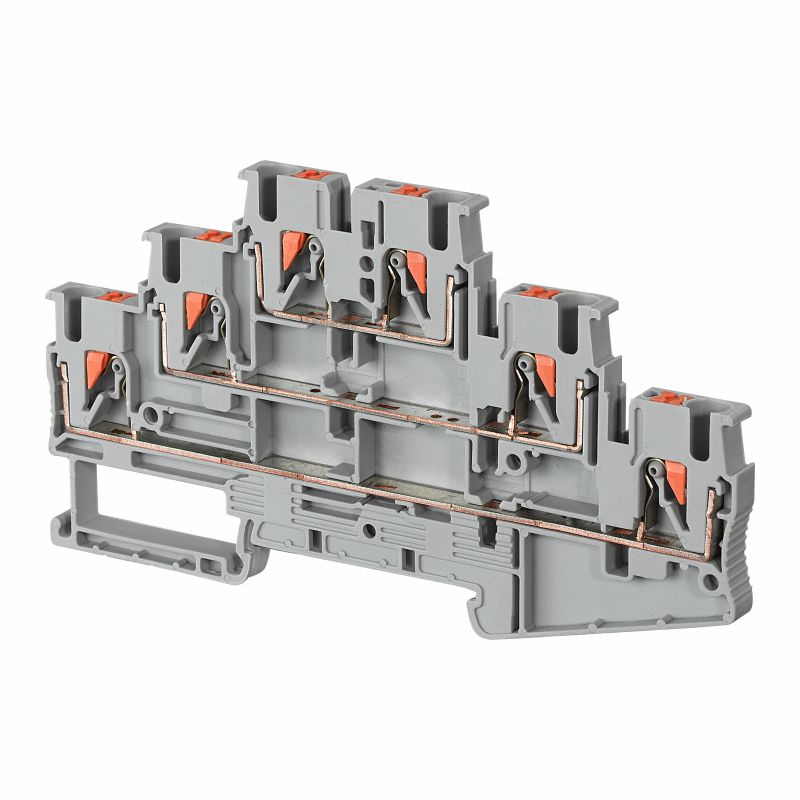

如果需要多层端子,可以选择相应的端子,点击定义层,指定端子层数;
