接线端子的类型介绍

  接线端子是一个统称,包括很多类型,每种类型又分为很多规格。每排端子排的端子点数不同,其型号可根据工程技术参数的需要确定。一般我们能看到较多的端子有插入式端子、栅栏式端子、弹簧式端子、轨道式端子等。接下来,将简要介绍常见接线端子的规格类型。让我们来看看!

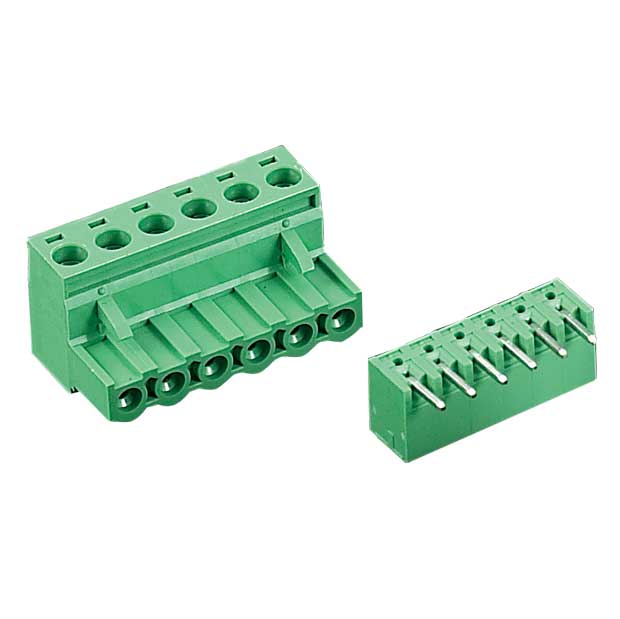

插拔式
它由两个插件连接组成。一部分压缩电线,然后插入另一部分,后者焊接到PCB上。这种防震设计基于底部的力学原理,保证了产品的长期气密连接和成品的可靠性。可以在插座的两端增加装配耳。装配耳可以在很大程度上保护连接件,防止连接件排列不良。同时这种插座设计可以保证插座能正确插入母体。插座还可以具有组装按钮和锁定按钮。组装按钮可以更牢固地固定在PCB板上,锁定按钮可以在安装完成后锁定母体和插座。多种插座设计可搭配不同的插接方式,如水平、垂直或倾斜的印刷电路板等。,并可根据客户要求选择不同的方式。您可以选择公制轨距或标准轨距,这是目前市场上受欢迎的端子类型。
栅栏
它可以实现安全、可靠和有效的连接,尤其是在大电流和高电压环境中。
弹簧类型
它是一种带有弹簧装置的新型接线端子,已广泛应用于世界电气和电子工程行业:照明、电梯控制、仪器仪表、电源、化学和汽车电源等。
试验端子
起开关作用的滑动金属件通过端子压接线框能承受大工作电流。开关时,用螺丝刀松开螺丝,移动滑块,开关位置一目了然;两端配有测试插座,可以连接相应的测试端子,可以不间断测量电流。可接电压660V,电流57A的控制电路。
UK接线端子

颜色为灰色,可安装在U型或G型轨道上。双层端子在相同位置的布线能力是通用端子的两倍,其上下两层在设计上错开2.5mm的空间,不仅视觉连贯,而且在上层布线的情况下,螺丝刀可以轻松在下层区域布线,标志清晰。
