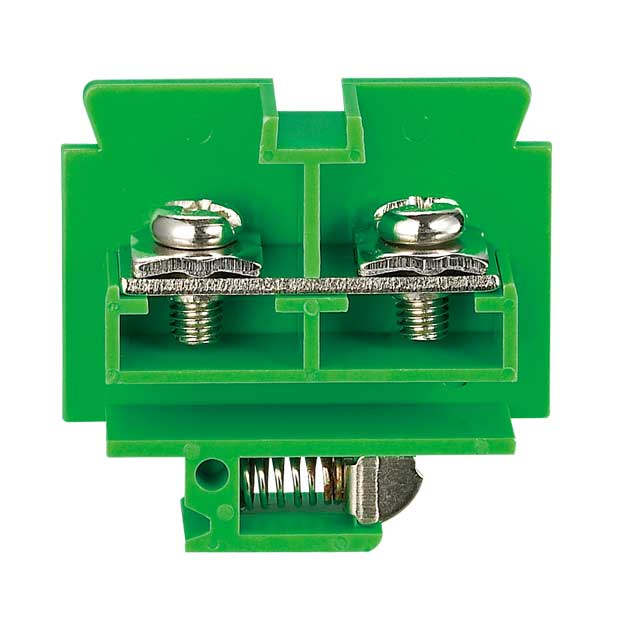

如何在仪表箱内安装接线端子

  一、接线端子板的安装应结实。当端子板在外表盘、柜、箱底部时,间隔基础面的高度不宜小于250mm。当端子板在顶部或旁边面时,与盘、柜、箱边缘的间隔不宜小于100mm。多组接线端子板并排安装时,其间隔净间隔不宜小于200mm。
二、外表盘、柜、箱接线端子两端的线路,均应按规划图纸标号。标号应正确、笔迹明晰且不易褪色。
三、外表盘、柜、箱内的线路不该有接头,其绝缘保护层不该有损害。
四、外表盘、柜、箱内的线路宜敷设在汇线槽内,在小型接线箱内也可明线敷设。当明线敷设时,电缆电线束应采用由绝缘材料制成的扎带扎牢,扎带距离宜为100~200mm。
五、剥去外部护套的橡皮绝缘芯线及屏蔽线,应加设绝缘护套。
六、从外部进入外表盘、柜、箱内的电缆电线应在其导通查看及绝缘电阻查看合格后再进行配线。
七、备用芯线应接在备用端子上,或按可能使用的最大长度预留,并应按规划文件要求标注备用线号。
八、导线与接线端子板、外表、电气设备等连接时,应留有余度。
九、外表的接线应契合下列规则:

接线前应校线,线端应有标号;剥绝缘层时不该损害线芯;电缆与端子的连接应均匀结实、导电杰出;多股线芯端头宜采用接线片,电线与接线片的连接应压接。
