VK系列接线端子

  • 一进二出端子VK5-TWIN
  • 一进二出端子VK5-TWIN
一进二出端子VK5-TWIN一进二出端子VK5-TWIN

一进二出端子VK5-TWIN

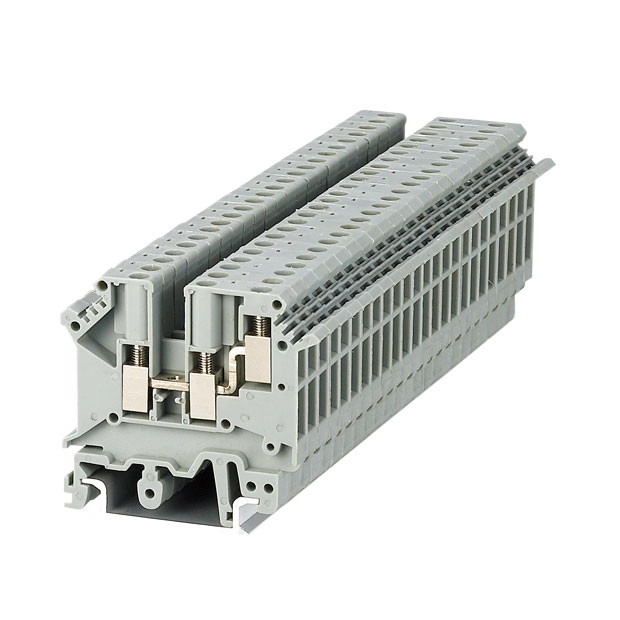

  • 产品描述:应用:VK5-TWIN双出端子

应用:VK5-TWIN双出端子

>在实际运用中,经常会因“电位分配”的问题,也就是如何将两根或更多的导线接到一个组合端子上的问题,尤其是当所接导线的类型和截面尺寸差别很大时。迄今为止,解决这问题意味着要占用更多的空间和更多的端子以及桥接而增加的更多费用。使用双出线端子解决上述问题。它的一侧(电气柜内部接线侧)有两个各自独立的接线侧

>它可与端子中央桥接,也可与相邻排列端子桥接。

>如果与普通端子组合使用,双出线端子的金属裸露部分须用端板封闭遮盖。


产品名称 型号规格 外型尺寸 技术数据 压线范围
宽度/厚度/高度(mm) 螺钉直径(mm) 扭距(Nm) 剥线长度(mm) 额定电压(V) 额定电流(A) 额定截面(mm2) 最大负载电流/截面(A) 刚性导线(mm2) 柔性导线(mm2)
双出端子 VK5-TWIN 50.5/6.2/46 M3 0.6-0.8 8 500 32 4 32/4(连接导线总电流不超最大负载) 0.2-4 0.2-4
