VK系列接线端子

  • 接地型端子 VSLKG35
  • 接地型端子 VSLKG35
接地型端子 VSLKG35接地型端子 VSLKG35

接地型端子 VSLKG35

  • 产品描述:应用:VK-1.5N-VK-150N普通型端子

应用:VSLKG1.5-35接地型端子

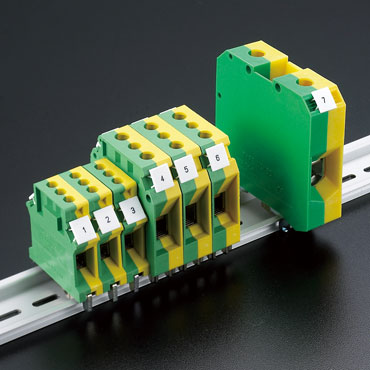

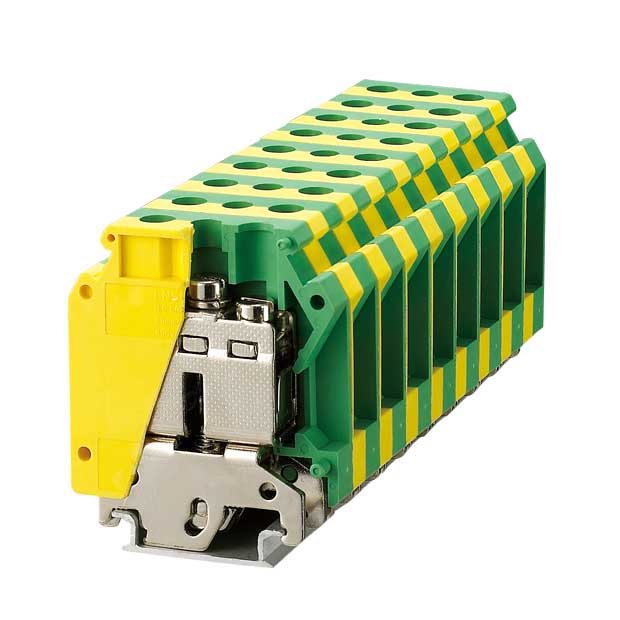

>接地端子的黄绿相间封闭外壳具有与端子相同的外形特征,可与普通型端子相邻排列,使用中心连接件FBI...与外壳陷凹处对位于两侧的相邻端子进行桥接。



产品名称 型号规格 外型尺寸 技术数据 压线范围
宽度/厚度/高度(mm) 螺钉直径(mm) 扭距(Nm) 剥线长度(mm) 额定电压(V) 额定电流(A) 额定截面(mm2) 最大负载电流/截面(A) 刚性导线(mm2) 柔性导线(mm2)
接地型端子 VSLKG1.5 42.5/4.2/41 M2 0.22-0.25 7 - 17.5 1.5 - 0.14-1.5 0.14-1.5
VSLKG2.5 42.5/6.2/41 M3 0.6-0.8 7 - 24 2.5 - 0.2-4 0.2-2.5
VSLKG3 42.5/5.2/46 M3 0.6-0.8 8 - 24 2.5 - 0.2-4 0.2-2.5
VSLKG5 42.5/6.2/46 M3 0.6-0.8 8 - 32 4 - 0.2-6 0.2-4
VSLKG6 42.5/8.2/46 M4 1.5-1.8 10 - 41 6 - 0.2-10 0.2-6
VSLKG10 42.5/10.2/46 M4 1.5-1.8 10 - 57 10 - 0.5-16 0.5-10
VSLKG16 42.5/12/53 M4 1.5-1.8 11 - 76 16 - 2.5-25 4―16
VSLKG35 51/15/61 M6 3.2-3.7 16 - 125 35 - 7.5-50 7.5-35
VSLKG50 71/20.5/78 M6(六角) 6.0-8.0 24 - 150 50 - 16-50 25-50
