VK系列接线端子

  • 刀闸型端子 VK5-MTKP/P
  • 刀闸型端子 VK5-MTKP/P
刀闸型端子 VK5-MTKP/P刀闸型端子 VK5-MTKP/P

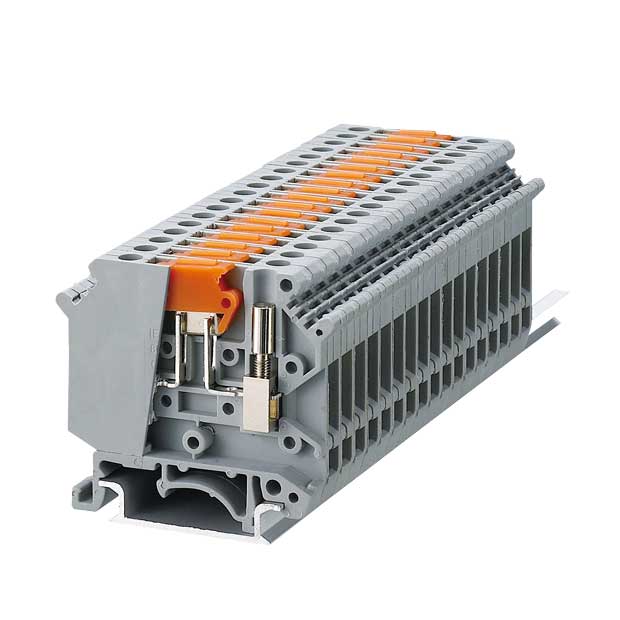

刀闸型端子 VK5-MTKP/P

  • 产品描述:VK5-MTKP/P

应用:VK5-MTKP/PVDK4-MTKP/P刀闸型端子

在测量和控制设备中经常使用刀闸分断端子,以便能迅速检测故障并在无电压情况下检修,刀闸型端子除了操作简便外,这类型端子具有发下特征:

>有封闭牢固的绝缘外壳

>因过渡电阻低,电流负荷能力可高达16A

>耐压强度高达800V

>产品外形与通用端子VK-1.5N-16N相似


产品名称 型号规格 外型尺寸 技术数据 压线范围
宽度/厚度/高度(mm) 螺钉直径(mm) 扭距(Nm) 剥线长度(mm) 额定电压(V) 额定电流(A) 额定截面(mm2) 最大负载电流/截面(A) 刚性导线(mm2) 柔性导线(mm2)
刀闸型端子 VK5-MTKP/P 51.2/6.2/46.5 M3 0.5-0.6 8 500 16 4 20/4 0.2-4 0.2-4
VDK4-MTKP/P 64/6.2/46.5 M3 0.6-0.8 8 630 16(连接导线为6mm2 4 16/6(连接导线总电流不超最大负载) 0.2-6 0.2-4
MTK-P/P 46/5.2/40 M3 0.5-0.6 7 400 16(连接导线为4mm2 2.5 16/4 0.2-4 0.2-2.5
