TD-15A TD-20A TD-30A TD-60A TD-100A

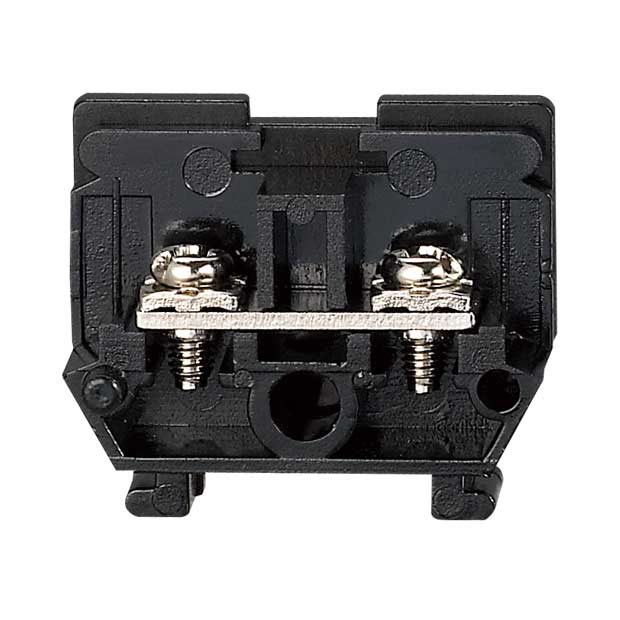

  • 产品描述:TD-15A TD-20A TD-30A TD-60A TD-100A

适用于交流50Hz (或60Hz),额定电压至660V、额定连接截面至25mm 的导线间作连接之用。

本系列接线座采用螺钉压接连接边,导线端头须压接TU型或TO型端头后才能与接线端子连接。接线座均有防护罩,采用C型安装轨安装。


产品名称 型号规格 外型尺寸 夹紧导线范围 额定数据 标准
宽度/厚度/高度(mm) 螺钉直径(mm) 扭距(Nm) 剥线长度(mm) 单股导线(mm2) 多股导线(mm2) 电流(A) 电压(V) 导线截面积(mm2) GB14048.7
接线端子 TD-10A 30/82/30 M3 0.5-0.7 8 0.75-1.0 0.75-1.5 15 660 1.5
TD-20A 39/11.7/38.5 M4 1.2-1.5 8 1.0-1.5 1.0-2.5 20 660 2.5
TD-30A 43/14/44 M5 2-2.5 8 2.5-4 2.5-6 30 660 6
TD-60A 52/18/52 M5 2-2.5 10 4-6 4-10 60 660 10
TD-100A 60/22/50 M6 2.5-3.2 12 10-16 10-25 100 660 25












备注:此系列产品可任意组合定购,另些系列产品颜色有白色,型号为JH9系列。
