VK系列接线端子

  • 带灯熔断端子 VK5-HESI
  • 带灯熔断端子 VK5-HESI
带灯熔断端子 VK5-HESI带灯熔断端子 VK5-HESI

带灯熔断端子 VK5-HESI

  • 产品描述:应用:VK5-HESI VK5-HESILED VK10-HESI VK10-HESILED熔断型端子

应用:VK5-HESI VK5-HESILED VK10-HESI VK10-HESILED熔断型端子


熔断型端子分两种:

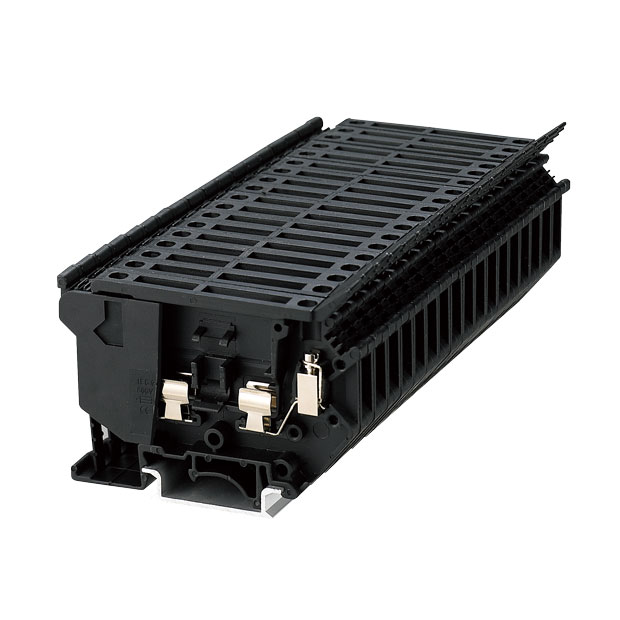

>分断旋臂式保险端子VK5-HESI VK5-HESILED,它的特点是分断旋臂可向上打开并固定在终止位置上,分断旋臂内可装入保险丝。

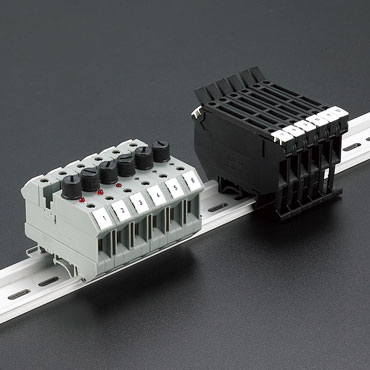

>螺帽式保险端子VK10-HESI VK10-HESILED,保险熔芯为5*20mm,5*25mm。

>两种了都带有发光显示和不带发光显示的型号,带发光显示的型号会在保险丝熔断时发出显示信号。

>注意事项:应根据保险丝的最大功耗(自升温)来选择,根据使用和安装方式,仔细检查保险丝端子的发热情况。在较高的环境温度使用会给保险丝带来额外的负荷,在这种情况下,应考虑对额定工作电流作相应的调整。


产品名称 型号规格 外型尺寸 技术数据 压线范围
宽度/厚度/高度(mm) 螺钉直径(mm) 扭距(Nm) 剥线长度(mm) 额定电压(V) 额定电流(A) 额定截面(mm2) 最大负载电流/截面(A) 刚性导线(mm2) 柔性导线(mm2)
同向型端子 VK5-RETURN 47/6.2/58 M3 0.6-0.8 8 500 32 4 41/6 0.2-6 0.2-4
熔断型端子 VK5-HESI 73/8/50 M3 0.5-0.8 8 800 6.3 4 - 0.2-4 0.2-4
VK5-HESILED 73/8/50 M3 0.5-0.8 8 800 6.3 4 - 0.2-4 0.2-4
VK10-DRHESI 62/12.2/56 M4 1.5-1.8 11 800 10 16 - 0.5-16 0.5-16
VK10-DRHESILED 62/12.2/56 M4 1.5-1.8 11 800 10 16 - 0.5-16 0.5-16
