VK系列接线端子

带灯熔断端子 VK5-HESILED

产品描述：应用：VK5-HESI VK5-HESILED VK10-HESI VK10-HESILED熔断型端子

应用：VK5-HESI VK5-HESILED VK10-HESI VK10-HESILED熔断型端子

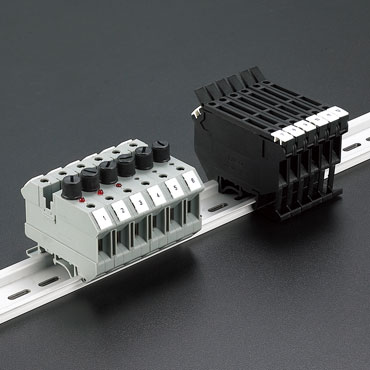

熔断型端子分两种：

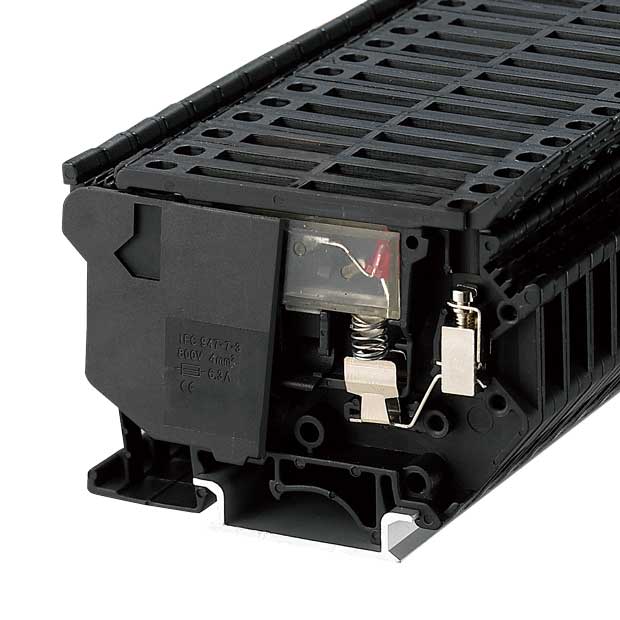

＞分断旋臂式保险端子VK5-HESI VK5-HESILED，它的特点是分断旋臂可向上打开并固定在终止位置上，分断旋臂内可装入保险丝。

＞螺帽式保险端子VK10-HESI VK10-HESILED，保险熔芯为5*20mm,5*25mm。

＞两种了都带有发光显示和不带发光显示的型号，带发光显示的型号会在保险丝熔断时发出显示信号。

＞注意事项：应根据保险丝的最大功耗（自升温）来选择，根据使用和安装方式，仔细检查保险丝端子的发热情况。在较高的环境温度使用会给保险丝带来额外的负荷，在这种情况下，应考虑对额定工作电流作相应的调整。

产品名称	型号规格	外型尺寸				技术数据				压线范围
产品名称	型号规格	宽度/厚度/高度(mm)	螺钉直径(mm)	扭距(Nm)	剥线长度(mm)	额定电压(V)	额定电流(A)	额定截面(mm2)	最大负载电流/截面(A)	刚性导线(mm2)	柔性导线(mm2)
普通型端子	VK-1.5N	43/4.2/41	M2	0.22-0.25	7	500	17.5	1.5	17.5/1.5	0.14-1.5	0.14-1.5
	VK-2.5B	42.5/6.2/41	M3	0.6-0.8	7	690	24	2.5	24/2.5	0.2-4	0.2-2.5
	VK-3N	42.5/5.2/46	M3	0.6-0.8	8	800	24	2.5	24/2.5	0.2-4	0.2-2.5
	VK-5N	42.5/6.2/46	M3	0.6-0.8	8	800	32	4	41/6	0.2-6	0.2-4
	VK-6N	42.5/8.2/46	M4	1.5-1.8	10	800	41	6	57/10	0.2-10	0.2-6
	VK-10N	42.5/10.2/46	M4	1.5-1.8	10	800	57	10	76/16	0.5-16	0.5-10
	VK-16N	42.5/12.2/50.5	M4	1.5-1.8	11	800	101	16	101/25	2.5-25	4―16
	VIK-16B	43/12/46	M4	1.5-1.8	11	800	101	16	101/25	2.5-25	4―16
	VK-35N	50.5/15.52/61	M6	3.2-3.7	16	1000	150	35	150/50	0.75-50	0.75-35
	VIK-35B	56/15.5/51	M6	3.2-3.7	16	1000	150	35	125/35	0.75-50	0.75-35
	VK-50N	71/20/76	M6	6.0-8.0	24	1000	150	50	150/50	16-50	25-50
	VK-95N	83.2/25/90.1	M8(六角）	15-20	33	1000	232	95	232/95	25-95	35-95
	VK-150N	101.4/32/111	M10(六角）	25-30	40	1000	309	150	309/150	35-150	50-150
接地型端子	VSLKG1.5	42.5/4.2/41	M2	0.22-0.25	7		17.5	1.5		0.14-1.5	0.14-1.5
	VSLKG2.5	42.5/6.2/41	M3	0.6-0.8	7		24	2.5		0.2-4	0.2-2.5
	VSLKG3	42.5/5.2/46	M3	0.6-0.8	8		24	2.5		0.2-4	0.2-2.5
	VSLKG5	42.5/6.2/46	M3	0.6-0.8	8		32	4		0.2-6	0.2-4
	VSLKG6	42.5/8.2/46	M4	1.5-1.8	10		41	6		0.2-10	0.2-6
	VSLKG10	42.5/10.2/46	M4	1.5-1.8	10		57	10		0.5-16	0.5-10
	VSLKG16	42.5/12/53	M4	1.5-1.8	11		76	16		2.5-25	4―16
	VSLKG35	51/15/61	M6	3.2-3.7	16		125	35		7.5-50	7.5-35
	VSLKG50	71/20.5/78	M6(六角)	6月8日	24		150	50		16-50	25-50
刀闸型端子	VK5-MTKP/P	51.2/6.2/46.5	M3	0.5-0.6	8	500	16	4	20/4	0.2-4	0.2-4
刀闸型端子	VDK4-MTKP/P	64/6.2/46.5	M3	0.6-0.8	8	690	16	4	16/6	0.2-6	0.2-4
	MTK-P/P	46/5.2/40	M3	0.5-0.6	7	400	16	2.5	16/4	0.2-4	0.2-2.5
试验型端子	VRTK/S	72/8.2/51	M4	1.2-1.5	13	400	41	6	57/10	0.5-10	0.5-6
双层端子	VKK3	56/5.2/61	M3	0.6-0.8	8	500	24	2.5	32/4	0.2-4	0.2-2.5
	VKK5	56.5/6.2/61	M3	0.6-0.8	8	500	32	4	32/4	0.2-4	0.2-4
	VKK5SL	56.5/6.2/61	M3	0.6-0.8	8	500	32	4	32/4	0.2-4	0.2-4
	MBBKB2.5-LA	56.5/5.2/47	M3	0.6-0.8	8	500	24	2.5	24/4	0.2-4	0.2-2.5
	MBBKB2.5-PV	56.5/5.2/47	M3	0.6-0.8	8	500	24	2.5	24/4	0.2-4	0.2-2.5
双进双出端子	VDK4	64/6.2/46.5	M3	0.6-0.8	8	630	32	4	32/6	0.2-6	0.2-4
双出端子	VK5-TWIN	50.5/6.2/46	M3	0.6-0.8	8	500	32	4	32/4	0.2-4	0.2-4
同向型端子	VK5-RETURN	47/6.2/58	M3	0.6-0.8	8	500	32	4	41/6	0.2-6	0.2-4
熔断型端子	VK5-HESI	73/8/50	M3	0.5-0.8	8	800	6.3	4		0.2-4	0.2-4
	VK5-HESILED	73/8/50	M3	0.5-0.8	8	800	6.3	4		0.2-4	0.2-4
	VK10-DRHESI	62/12.2/56	M4	1.5-1.8	11	800	10	16		0.5-16	0.5-16
	VK10-DRHESILED	62/12.2/56	M4	1.5-1.8	11	800	10	16		0.5-16	0.5-16
